Радиоуправление мод. VOEX-1.6

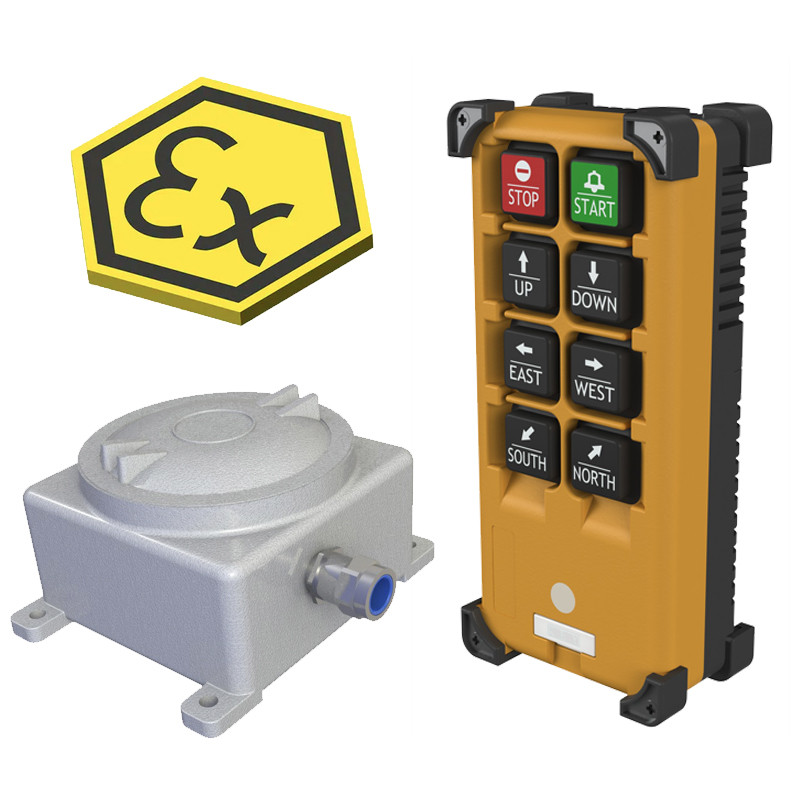

Назначение и область применения Системы радиоуправления состоящие из передатчики: VOEX-1.2TX, VOEX-1.6TX, VOEX-2.6TX, VOEX-2.8TX, VOEX-2.10TX, VOEX-3TX; приемники: VOEX-1RX, VOEX-2RX, VOEX-3RX, предназначены для управления машинами и для передачи данных. Системы радиоуправления предназначены для применения во взрывоопасных зонах в соответствии с присвоенной маркировкой взрывозащиты. Система состоит из пульта дистанционного управления (передатчика) типа VOEX-TX для выбора команд и приемника управляющих сигналов типов VOEX-RX, который подключается к электрической схеме машины, которой необходимо управлять. Пульт дистанционного управления выполнен в пластиковом корпусе, элементы питания с токоограничительными элементами размещаются в изолированном отсеке корпуса, который герметично закрыт. Приемник управляющих сигналов типа VOEX-RX выполнен во взрывозащищенном корпусе с видом взрывозащиты «взрывонепроницаемая оболочка». Внутри установлены печатные платы, на которых смонтированы все элементы электрической схемы, антенный блок для подключения внешней антенны.


ТЕХНИЧЕСКИЕ СПЕЦИФИКАЦИИ:

• Частота регулируется заменой кристаллов
• Диапазон рабочих частот: 433-434 МГц
• Мощность передачи < 5 mW
• Дальность передачи до 100 метров
• Класс защиты IP65
• Автоматически настраиваемое выключение
• Кодирование сигнала кодом Хэмминга и уникальным идентификационным кодом
• Взрывоопасные смеси по ГОСТ 12.1.011-78 категории IIА, IIВ, IIC
• Температурные группы: T1...Т5
• Рабочий диапазон температур от -15°С до +40°С
• Маркировка взрывозащиты: 1Ex ib IIC T5 Gb

ПУЛЬТ УПРАВЛЕНИЯ:

• VOEX-1.6TX шестью 1-но ступенчатыми кнопками нажатия
• Кнопка включения/выключения и кнопка Пуск
• Аварийная остановка
• Светодиодный индикатор уровня заряда батареи
• Ударопрочный корпус
• Сигнальное устройство для сообщения о неисправности
• Антенна с защитным кожухом
• Работает с 2-мя аккумуляторными VOEX Ni-MH 1,2B; 750 мАч
• Размеры 162 x 75 x 45 мм
• Вес приблизительно 240 грамм, вкл. батареи
• Маркировка взрывозащиты: 1Ex ib IIC T5 Gb

ПРИЕМНИК:

• Светодиодный индикатор релейных выходов (внутренних)
• Оснащен оптическим сигналом (красная лампочка)
• Оснащен съемной антенной
• Релейные выходы 10 A / 250 VAC; 5 A / 30 VDC
• Размеры 315 x 235 x 189 мм
• Вес приблизительно 8.600 грамм, искл. кабель
• Корпус – взрывонепроницаемая оболочка с маркировкой 1ExdbCT5
• Корпус оснащен одним или двумя кабельными вводами для подключения с маркировкой 1ExdbCT5
• Питающее напряжение 220/380/400В
• Класс защиты IP65/66

В СТАНДАРТНЫЙ КОМПЛЕКТ ПОСТАВКИ ВХОДЯТ:

• Пульт управления
• Приемник
• Инструкция по эксплуатации

ДОПОЛНИТЕЛЬНО ПОСТАВЛЯЕТСЯ:

• Внешняя антенна
• Кронштейн для крепления
