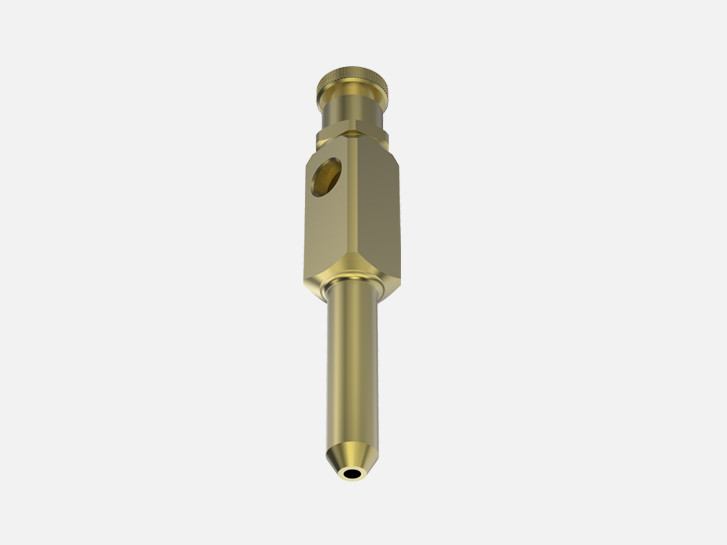

Пневматическая полноконусная форсунка серии 140

Данная пневматическая форсунка (артикул для заказа 140.252.30.01.00.2) работает по принципу всасывания (сифона) в сочетании с внутренним смешиванием жидкости и воздуха. С помощью водовоздушной двухфазной форсунки серии 140 можно добиться туманообразного мелкодисперсного распыления жидкостей (в том числе и слабовязких). Факел распыления форсунок этой серии представляет собой полный конус с узким углом 20⁰-30⁰ градусов.

Принцип всасывания (сифона) в работе пневматической форсунки означает, что жидкость в форсунку засасывается из расположенной снизу емкости за счет разряжения, созданного проходящим потоком сжатого воздуха. Высота всасывания обычно находится в диапазоне 200-500 мм.

Подключение осуществляется фитингами с резьбой M8x0,75. Для заказа доступен фитинг 014.010.30.04 из латуни, имеющий ребристый штуцер «ёлочку» диаметром 11 мм для подключения гибкого шланга. Сжатый воздух может подаваться в широком диапазоне давлений от 0,5 до 3,0 бар. Минимальное проходное отверстие у форсунки для воздуха 0,75 мм.

Комбинируя разные давления сжатого воздуха и высоту всасывания с помощью одной форсунки можно добиться разных расходов распыляемой жидкости. Показатели расхода жидкостей для пневматических полноконусных форсунок серии 140 могут варьироваться в диапазоне от 4,5 до 12,0 л/час. Отверстие для жидкости имеет размер 0,5 мм.

Внутреннее смешивание жидкости и воздуха означает, что процесс атомизации жидкости происходит внутри форсунки в смесительной камере специальной геометрии, которая обеспечивает на выходе полноконусную струю с узким углом 20⁰-30⁰ градусов. Однако надо учесть, что распыление очень мелкое и струя имеет четко выраженную форму только на небольшом расстоянии 300-500 мм. Далее образуется сплошное туманообразное облако.

Двухфазные (водовоздушные) форсунки серии 140 изготовлены из латуни.

В стандартном исполнении пневматические форсунки серии 140 сверху на внешней части корпуса имеют встроенный регулировочный механизм, позволяющий еще более точно подбирать расход распыляемой жидкости в зависимости от требований технологического процесса.

Данные пневматические сопла часто применяются для смазки форм, охлаждения, увлажнения воздуха.
