Дробилка ДМ-4 (зернодробилка)

Дробилка молотковая ДМ-4-1 предназначена для измельчения различных сортов фуражного зерна с влажностью не более 14% для всех видов и возрастных групп животных и птицы.

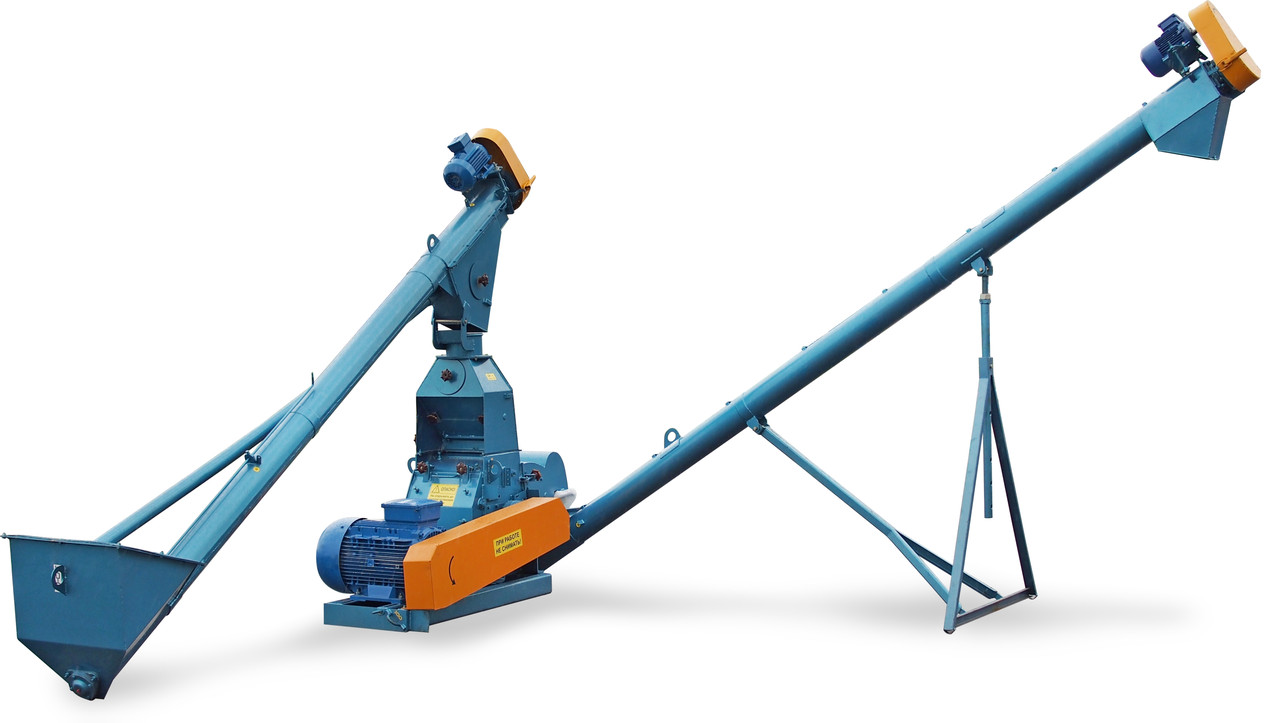

Дробилка ДМ-4-1 состоит из следующих сборочных единиц:

• шнек загрузочный
• шнек выгрузной
• дробилка ДМ-4
• ящик управления
• подставка (для шнека выгрузного)
• рукав (для шнека выгрузного)

Устройство и работа дробилки ДМ-4-1

Измельчаемый материал подается загрузочным шнеком в бункер и далее в дробильную камеру. Загрузка бункера зерном производится автоматически.

В бункере происходит очистка сырья от металлических магнитных предметов магнитным сепаратором, находящимся на наклонной стенке бункера.

В дробильной камере вращающимся ротором с молотками между дек производится измельчение материала и подача его в разделительную камеру. При движении материала с воздушным потоком между разделителями происходит сепарация – мелкие частицы попадают на выгрузку, крупные - на доизмельчение. Регулирование крупности помола производится заслонкой.

Выгрузка измельченного продукта производится выгрузным шнеком. Высота выгрузки регулируется подставкой шнека.

На боковой стенке корпуса бункера закреплены два выключателя ёмкостных бесконтактных регулирующих уровень заполнения бункера и распределительная коробка. Когда уровень измельчаемого материала становится менее высоты расположения нижнего выключателя, включается шнек загрузочный и происходит загрузка материала, при достижении загрузки уровня верхнего выключателя загрузочный шнек выключается.

Дробилка ДМ 4 используется также в составе комплекса оборудования цеха по приготовлению комбикормов. Получаемый корм применяется для всех видов животных и птицы.

Экономия электроэнергии до 40% и высокая производительность дробилки ДМ-4 достигается за счет применения безрешетной камеры.

Дробилки ДМ-4 могут применяться во всех климатических зонах страны.

Технические характеристики дробилки ДМ-4:

Рабочие органы дробилки ДМ-4 (ротор, молотки, деки) взаимозаменяемы с деталями дробилки ДБ-5

Дробилка ДМ-4 используется в неотапливаемых взрывобезопасных помещениях (зерносклады, хранилище), исключающих воздействие атмосферных осадков при температуре окружающей среды от минус 30оС до плюс 40оС и относительной влажности воздуха не более 98%.
